A Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H, fabricada pela Gammafer Máquinas de Furação Profunda, foi desenvolvida para aplicações industriais que exigem a usinagem de furos profundos em moldes, matrizes, peças tipo caixa, componentes com geometrias especiais e peças de grande porte. Com controle CNC e movimentação em três eixos, a máquina foi projetada para proporcionar alta flexibilidade, eficiência, precisão e elevado nível de automação nos processos de furação profunda.

Um dos grandes diferenciais da Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H é a possibilidade de realizar furos em múltiplas posições com uma única fixação da peça. Durante o processo de usinagem, a peça permanece fixada sobre a mesa de trabalho, enquanto a ferramenta realiza os movimentos necessários para executar a perfuração. Por meio do posicionamento dos eixos X e Y, diferentes pontos da peça podem ser alcançados, tornando o equipamento especialmente interessante para a fabricação de moldes e componentes que necessitam de vários furos profundos em diferentes posições.

A estrutura da máquina é composta principalmente por base, coluna, mesa de trabalho, sistema de fuso para furação profunda, sistema de filtragem e refrigeração de alta pressão, sistema para transporte de cavacos, resfriador de óleo, sistema elétrico, comando CNC e cobertura de proteção da máquina-ferramenta. Essa combinação de componentes foi projetada para atender às exigências encontradas em processos contínuos de usinagem de furos profundos.

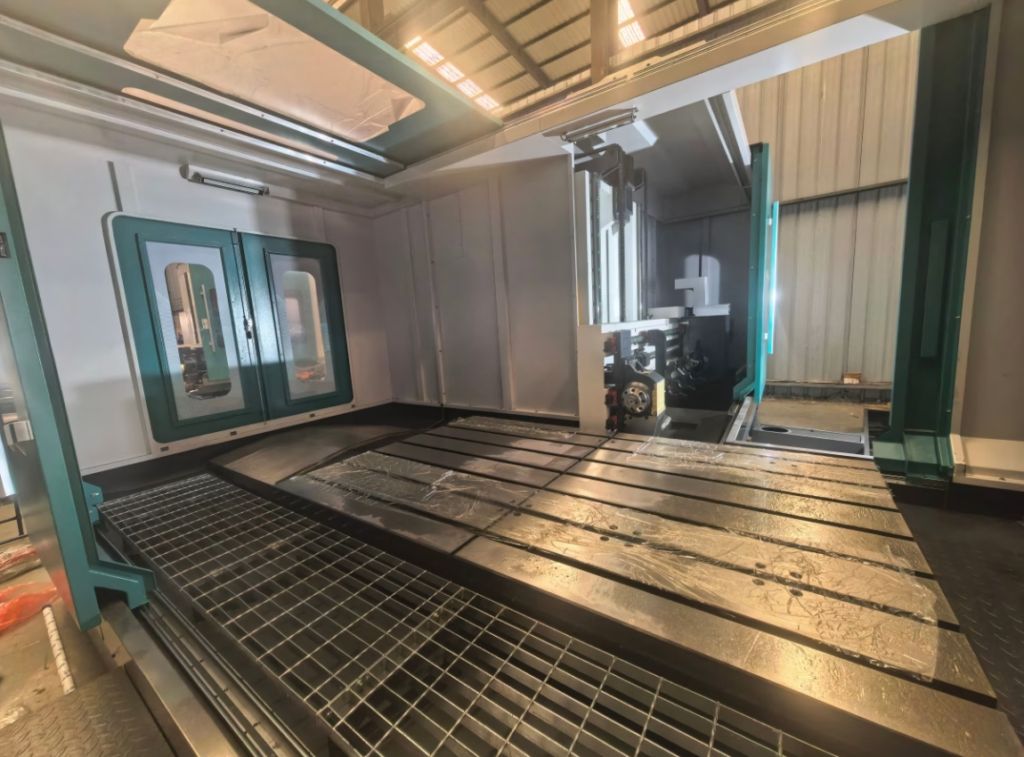

Na movimentação dos três eixos, a mesa de trabalho se desloca ao longo do eixo X, enquanto o sistema do fuso realiza o movimento vertical ao longo do eixo Y da coluna. Já o eixo Z é responsável pelo avanço e recuo do fuso durante a operação. Os movimentos dos eixos X, Y e Z são comandados pelo sistema CNC e utilizam servomotores, guias lineares e fusos de esferas, permitindo controlar o posicionamento necessário para cada operação de perfuração.

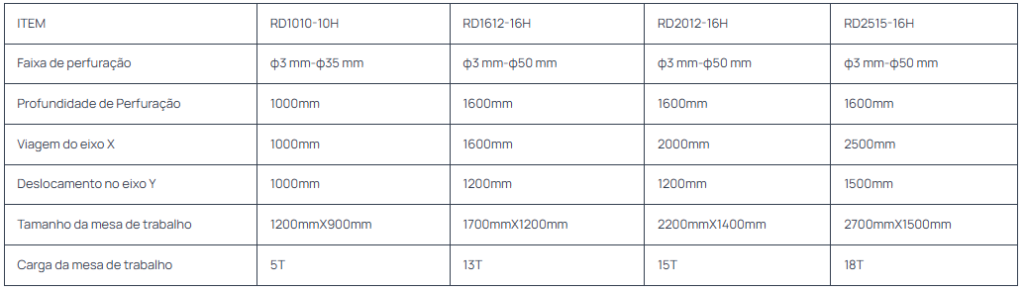

A Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H da Gammafer Máquinas de Furação Profunda trabalha com tecnologia específica para furação profunda e possui capacidade para realizar perfurações sólidas com diâmetros de 3 a 50 mm, podendo chegar a 60 mm em aplicações especiais, além de alcançar comprimento de perfuração de até 1.600 mm. Essas características possibilitam sua utilização em diferentes demandas da indústria, principalmente na fabricação de moldes e matrizes, ferramentarias e na usinagem de componentes de grandes dimensões.

A construção da base e da coluna utiliza ferro fundido de alta resistência, submetido a processo de envelhecimento artificial para redução de tensões internas. A estrutura da coluna também possui projeto alargado, equipado com duas guias lineares de alta precisão e resistência. Além disso, o sistema interno de contrapeso contribui para a estabilidade do conjunto do fuso durante a usinagem e reduz a sobrecarga sobre o sistema do eixo Y.

Outro recurso presente na Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H é o sistema de fixação dos eixos X e Y durante a usinagem. O travamento contribui para aumentar a estabilidade da máquina, principalmente no início de perfurações de maior diâmetro, situação em que a rigidez do conjunto tem papel importante no processo de furação profunda.

O sistema de fixação de ferramentas utiliza pinça ER50, com capacidade para ferramentas de até 35 mm de diâmetro, atendendo aplicações que demandam ferramentas maiores e maior força de retenção. A máquina também conta com guia frontal ajustável, recurso que permite realizar correções relacionadas à orientação e concentricidade do fuso, além de facilitar intervenções de manutenção e ajustes do equipamento.

Na furação profunda, o gerenciamento do óleo de corte é outro ponto relevante. Por isso, a Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H incorpora um sistema de fornecimento de óleo de alta pressão com controle servo. A partir da informação do diâmetro da ferramenta, o sistema realiza o ajuste da pressão do óleo, ajudando a simplificar a configuração da operação e a reduzir erros de regulagem. O conjunto utiliza bomba de engrenagem interna de alta pressão, projetada para oferecer alta pressão, baixo nível de ruído e longa vida útil.

O equipamento conta ainda com sistema de filtragem de sete estágios, com precisão de filtragem do óleo de corte de 30 μm. A filtragem auxilia na proteção da bomba de alta pressão durante o funcionamento e contribui para manter as condições adequadas do fluido utilizado no processo, favorecendo a qualidade da usinagem e o acabamento superficial das peças.

Para manter a estabilidade do processo durante períodos prolongados de operação, a máquina possui resfriador de óleo do tipo compressor, responsável por manter a temperatura dentro da faixa estabelecida. Esse controle é especialmente importante em processos de usinagem contínua, nos quais o gerenciamento da temperatura do óleo integra o funcionamento do sistema de furação profunda.

Em relação à automação, a Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H da Gammafer Máquinas de Furação Profunda pode utilizar o sistema CNC 21MA-E, além de contar com Fanuc 0i-MF Plus ou Siemens 828D como opções. Dessa maneira, diferentes configurações de comando CNC podem ser utilizadas de acordo com os requisitos definidos para o equipamento.

A remoção dos cavacos gerados durante o processo também foi considerada no projeto da máquina. O equipamento dispõe de transportador magnético automático de cavacos como configuração padrão, responsável por transportar cavacos de ferro para um carrinho externo. Dependendo da aplicação, também podem ser utilizados sistemas opcionais de transporte de cavacos do tipo corrente ou parafuso.

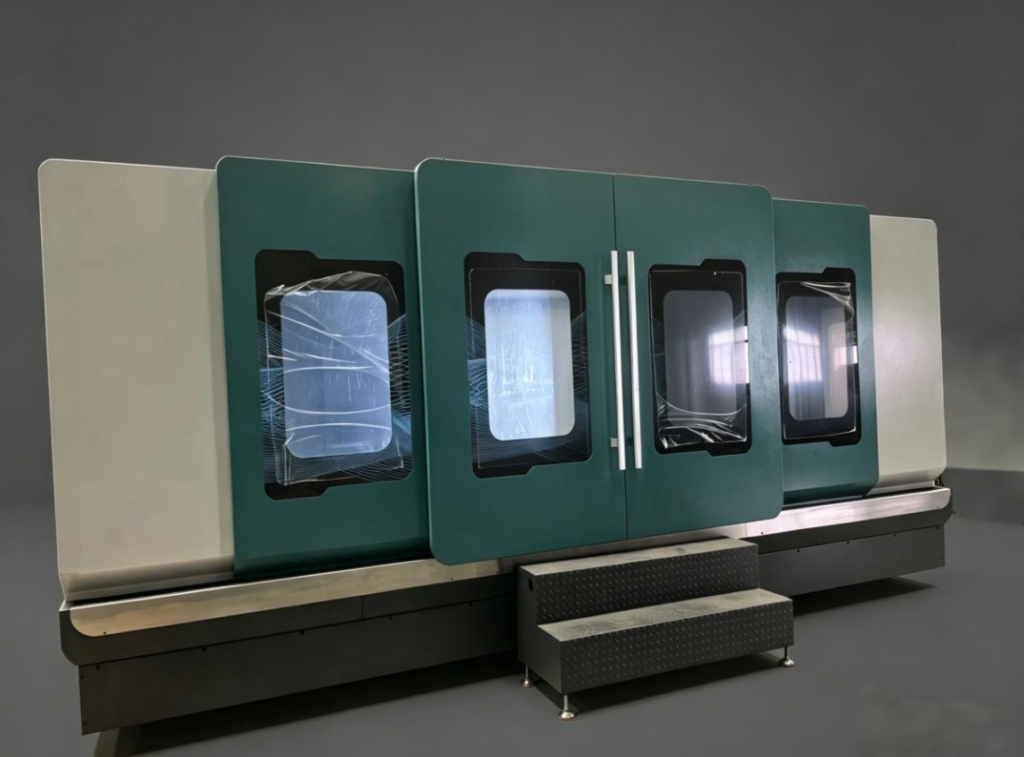

A Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H também possui cobertura protetora destinada a aumentar a segurança durante a operação e ajudar a conter respingos do óleo de corte. Ao mesmo tempo, o projeto considera a necessidade de acesso para carga e descarga das peças, aspecto importante especialmente quando a máquina é utilizada no processamento de moldes e componentes de maiores dimensões.

Para aplicações que necessitam de maiores diâmetros, a Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H também pode receber opcionalmente o sistema de perfuração profunda BTA de tubo único. Nessa configuração, a faixa de perfuração é de 25 a 80 mm de diâmetro, enquanto o diâmetro máximo do tubo sólido BTA pode chegar a 120 mm, ampliando as possibilidades de utilização do equipamento.

Na fabricação de moldes e matrizes, a máquina pode ser utilizada para executar furos e canais destinados aos sistemas de refrigeração a água, além de aplicações envolvendo válvulas de gás e óleo. A possibilidade de posicionamento por meio dos eixos CNC permite realizar tanto furos centrais quanto descentrados e trabalhar diferentes pontos da peça sem a necessidade de alterar constantemente sua fixação.

Além de moldes e matrizes, a Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H pode ser empregada na perfuração de rolos, componentes com formatos especiais e outras peças industriais de grande porte. A combinação entre capacidade de perfuração, movimentação CNC em três eixos, sistema de alta pressão, filtragem do óleo de corte, refrigeração e gerenciamento de cavacos forma um conjunto projetado especificamente para atender às particularidades da usinagem de furos profundos.

A Gammafer Máquinas de Furação Profunda, como fabricante da Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H, oferece uma solução voltada para empresas que necessitam incorporar a furação profunda aos seus processos de fabricação e usinagem. A RD2012-16H combina a capacidade de trabalhar diferentes posições de perfuração com uma estrutura desenvolvida especificamente para as exigências desse tipo de operação.

Por reunir controle CNC de três eixos, capacidade de perfuração profunda de até 1.600 mm, diâmetros de até 60 mm em aplicações especiais, sistema BTA opcional, fornecimento de óleo de alta pressão, filtragem em sete estágios, controle de temperatura e transporte automático de cavacos, a Máquina de perfuração de furos profundos CNC de três eixos RD2012-16H da Gammafer Máquinas de Furação Profunda se apresenta como uma solução completa para fabricantes de moldes e matrizes, ferramentarias e empresas de usinagem que trabalham com peças e componentes que exigem furos profundos.
